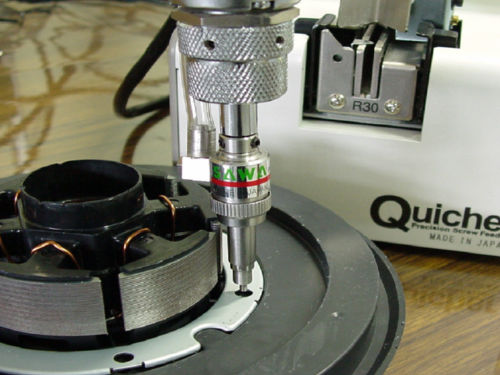

自動・手動ネジ・ボルト・ナット 保持装置 ネジ締め作業時、ネジをドライバー先端に保持させる製品です。 方式は２通り有り、真空圧吸着方式の『キューロボット』等のキューシリーズ、 弾力性の有るツメでネジを挟み込むメカ方式のネジをはさみ込む『オートキャッチャー』等のオートシリーズがあります。 ネジ供給装置 ねじに触れることなく、締結が可能となり、ねじ締め作業の大幅な効率化が図れます。 キューロボットと組み合わせの際、専用のパーツへの変換が必要です。

ネジ・ボルト・ナット保持装置

ロボット対応型　（Ｓ０．５〜Ｍ５．０） キューロボットスモール　（ＱＲＳ）	ロボット対応型　（Ｍ４．０〜Ｍ８．０） キューロボット　（ＱＲ）	真空吸着方式　（Ｍ４．０〜Ｍ１２．０） キューナットボルトフランジ　（ＱＮＨＦ）
メカ方式　（Ｍ２．６〜Ｍ５．０） オートキャッチャー　（ＡＣ）	真空ポンプ （小型・省エネ・強力パワー）	真空発生装置 （コンプレッサーをお持ちの方対象）
ネジを簡単整列　ネジ皿 （丸穴・長穴・ネジ種類別プレート）	ロボット用ビット （電動ドライバーとビット取付部前後・左右のガタ無し）	ネジ締めロボット　サワ仕様 （カスタマイズ製品）
※　製品は仕様変更になる場合も有りますのでご了承願います。

ネジ供給装置

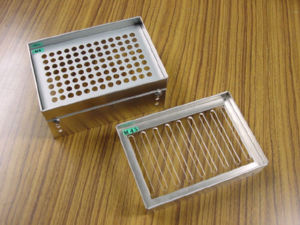

ネジ皿	ネジ供給装置　ネジを簡単整列　ネジ皿方式　Ｍ2.0〜Ｍ8.0用 ネジを入れて揺するだけでネジ頭を向いて整列します。専用台（ＢＡＳＥ） とプレート（丸穴・長穴）で構成され、ネジ径に応じてプレートを交換します。

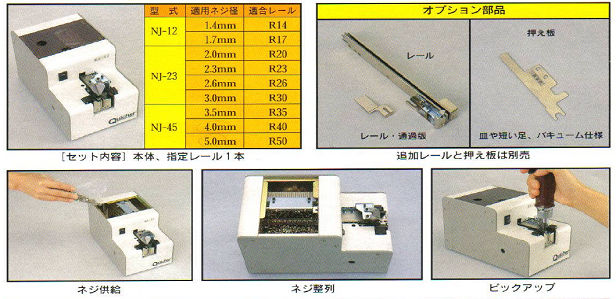

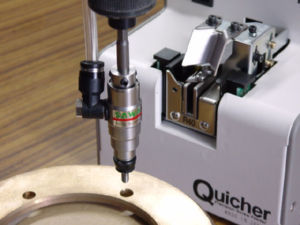

ＮＪシリーズ	ネジ供給装置　ネジ供給機方式　Ｍ1.4〜Ｍ5.0用 クイッチャー（ＮＪタイプ） ネジを自動供給するネジ自動供給機を用いると、ネジに触れる事無く片手で 簡単に操作ができ、ネジ締め付け回数が倍増します。 各ネジ径に対応したレールに手軽に交換可能です。 各ドライバーメーカー標準ビットで使用可能。 各ドライバーメーカーの標準ビットでOK 通常使っている標準ビットのまま即使用可です。着磁したビットをビットガイドのV溝に沿って垂直に降ろし、ネジ頭にかみ合わせて手前に引くだけでチャッキングできます。 ＊弊社推奨の保持機（オートキャッチャー・キューロボット）を使って作業される場合、『ビットガイド』、『押さえ板』への交換が必要です。（ビットガイドの角度が保持機に合わない為）製品発注時に保持機仕様での発注手配も可能です。 レール交換は5秒 ネジ径の変更に伴うレール交換は、六角レンチ1本で約5秒。レール固定ネジを緩めてレールを入替え、位置調整をしながら固定ネジを締めるだけでOKです。 ＮＪ-12 適用ネジ径 対応レール 1.4mm R-14 1.7mm R-17 ＮＪ-23 2.0mm R-20 2.3mm R-23 2.6mm R-26 3.0mm R-30 NJ-45 3.5mm R-35 4.0mm R-40 5.0mm R-50 *ご注文時に適用レール品番をご指定下さい 大容量ストック 約150ＣＣのネジをストックできます。 水平直進方式でネジを安定して配列供給 重力によるフィード方式とは異なり、モーターによる振動でネジを搬送する水平直進方式を採用。ネジ詰まりを解消し、ワッシャー付のネジなども安定供給できます。 ネジ供給スピードは平均毎秒2個 従来の手作業に比べ使用者の作業条件に応じて3〜5倍のスピードアップが図れます。また、平均毎秒2個のネジ取り出しが可能。作業効率を大幅に高めます。 ワッシャー付や特殊ネジにも対応 水平直進方式により、ワッシャー付ネジや首下の短いネジをはじめとする特殊ネジもスムーズに供給します。 ＊メートルネジ、タッピングねじ等 ＊鉄（マグネットに付くこと）。非磁性（ＳＵＳ304系、真鍮ネジ）ネジの場合は、保持機（オートキャッチャー・キューロボット）を手持ちの電動ドライバーにセットすることにより使用可能です。 ＊ねじ部長さ・・・首下18ｍｍ以下。（標準装着レール仕様） 　　　　　　　　　　別売もしく初期発注時のレール指定により最大首下25ｍｍ迄対応 　　　　　　　　　　『首下25ｍｍ迄対応レール』付希望とご用命願います。 　　　　　　　　　　ＮＪ-12タイプは10ｍｍ以下。 ネジ径の変更はレール交換のみでＯＫ それぞれのネジ径に適合したレール交換を行うだけで、多種類のネジに適合します。 （仕様）　　　　　　　　　　　　　　　　　　　 寸法　130Ｗｘ215Ｄｘ136Ｈ　　　　　　　　　 　 重量　3.2ＫＧ（レール含む）　　　　　　　　　　 電源　ＡＣ100Ｖ　50/60Hz 　　　　本体側：入力ＤＣ12V500ｍＡ （付属品） 　　　　ＡＣアダプター、Ｌ型レンチ対辺2ｍｍ、取扱説明書、保証書

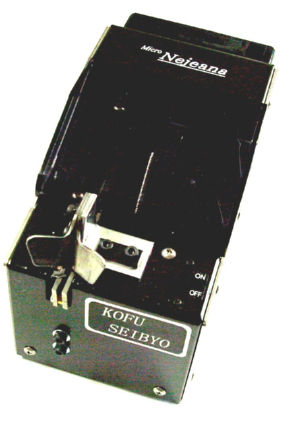

マイクロネジーナ	ネジ供給装置　ネジ供給機方式　Ｍ1.4〜Ｍ2.6用 マイクロネジーナ（精密小ネジ供給機） ネジを自動供給するネジ自動供給機を用いると、ネジに触れる事無く片手で簡単に作業ができ、ネジ締め付け回数が倍増します。 手のひらサイズでセル生産に最適 ・構造がシンプルで故障が少ないネジのコスレ汚れが少ない ・Ｍ1.4〜Ｍ2.6対応 ・小型ながらもＭ1.4Ｘ3ネジ4，000個収容 保持機との併用事は、『ビットガイド』、『押さえ板』の部品を標準品から保持機仕様へ交換が必要です。

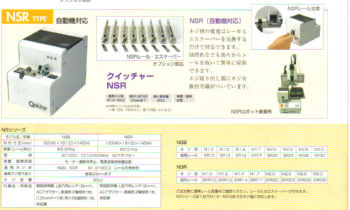

自動機対応　ＮＳＲシリーズ	ネジ供給装置　ネジ供給方式　Ｍ1.0〜Ｍ3.0用 クイックチャー（ＮＳＲタイプ）　*レール交換タイプ ＮＪＲの後継機になります。ネジを自動供給するネジ自動供給機を 用いると、ネジに触れる事無く片手で簡単に作業ができ、ネジ締め 付け回数が倍増します。 ※自動機にセット可能です。ネジ径の変更はレールとエスケーパー を交換するだけで対応できます。油汚れなども後ろからレールを抜 いて簡単に掃除できます。ネジ取り出し部にネジ有無信号線がつい ています。

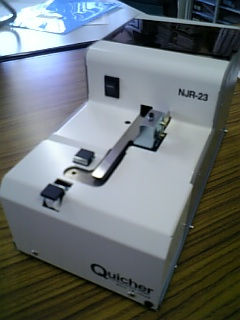

自動機対応　ＮＪＲシリーズ	クイックチャー（ＮＪＲタイプ）　＊レール交換タイプ ネジ供給装置　ネジ供給機方式　Ｍ1.4〜Ｍ5.0用 ネジを自動供給するネジ自動供給機を用いると、ネジに触れる事無 く片手で簡単に作業ができ、ネジ締め付け回数が倍増します。 ※自動機にセット可能です。ロボットの動作に遅れる事無く、ネジ を供給します。過負荷逆転保護回路搭載。ネジ取り出し部にネジ有 無信号線がついています。

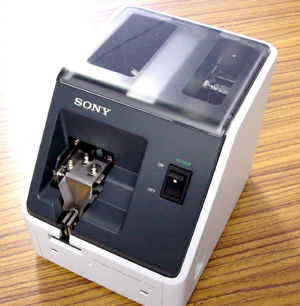

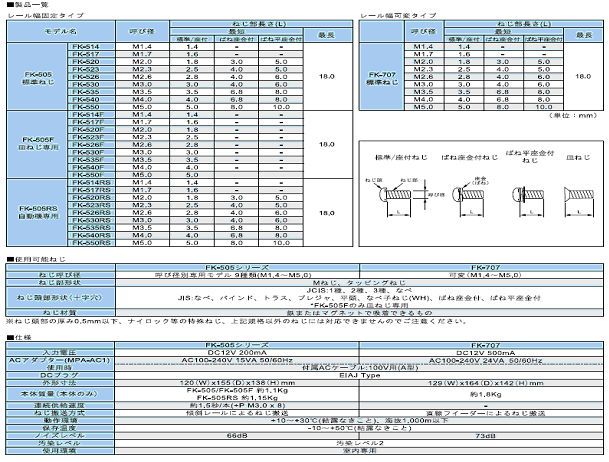

ＦＫ-707	ＦＫ-707 ネジ供給装置　ネジ供給機方式　Ｍ1.4〜Ｍ5.0用 一台で多品種のネジを供給 ネジを自動供給するネジ自動供給機を用いると、ネジに触れる事無く片手で簡単に作業ができ、ネジ締め付け回数が倍増します。 ・フィーダー幅可変タイプなので１台で多品種のネジを供給可能 　（ネジ径Ｍ１．４〜Ｍ５．０に対応） ※ＦＫ-５０５シリーズ（レール幅固定タイプ）はネジ保持装置とマッチングできませんのでご注意願います。 ・バイブレーションスピード調整機能により、異なる大きさや重さのネ ジもスムーズに供給 ・機種切り替えの多いセル生産に最適 *保持機との併用事は、『ビットガイド』の部品を標準品から保持機仕様へ交換が必要です。 　　（ビットガイドの角度がネジ保持装置に合わない為）
